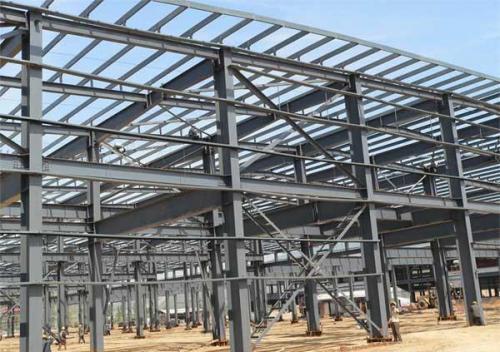

二手鋼結構施工詳圖設計包括以下兩部分內容。
(1)根據設計單位提供的設計圈,對構件的二手鋼結構構造進行完善。
(2)進行二手鋼結構施工詳圈的圖紙繪箭。
1)詳圖設計的構造、計算內容
設計圖在深度上一般只繪出構件布置、構件截面與內力及主要節點構造,故在詳圖設計中尚需補充部分構造設計寫連接計算,一般包括以下內容。
(1)構造設計:桁架、支撐等節點板設計與放樣l桁架或大_宴腹粱起拱構造與設計·梁支座加肋或縱橫加勁肋構造設計,構件運送單元橫隔設計I組合截面構件綴板、填扳布置及構造·板件、構件變截面構造設計;螺栓群或焊縫群的布置與構造}拼接、焊接坡口及構造,切槽構造‘張緊可調圓鋼支撐構造I隅撐、彈簧板、橢圓孔、板鉸、滾軸支座、橡膠支座、抗剪鍵、托座、連接板、刨邊及人孔、手孔等細部構造;施工施擰小空間構造,現場組裝的定位、央具耳板等設計。
(2)構造及連接計算:一般連接點的焊齄長度與螺栓數量計算},J、型拼接計算,材料或構件焊接變形調整余量及加工余量計算}起拱拱度、高強螺栓長度、材料量及幾何尺寸與相貫線等計算。
鋼結構施工詳圈包括圖紙目錄、施工詳圖設計總說明、構件布置圖(含必要的節點詳圉)、構件詳圈(含材料表)和安裝節點詳圖等內容。
以上為二手鋼結構施工詳圖設計的主要部分,設計師在設計工作中,應著重這些部分。
